Guías Técnicas & Despieces Ajax● Base de Conocimiento (42 Dispositivos Ilustrados)
Guía Técnica & Despiece del Ecosistema Ajax
Manual técnico con esquemas visuales de despiece, identificación gráfica de componentes, cambio de baterías paso a paso sin sabotajes, esquemas del bus Fibra Grado 3 y árbol de resolución de averías.
Aviso Legal & Desvinculación de Responsabilidad por Manipulación
Esta guía técnica y los procedimientos de despiece se facilitan exclusivamente a título orientativo y formativo para instaladores autorizados y personal técnico. Umbraxis no se hace responsable de daños materiales, pérdidas de garantía del fabricante, roturas mecánicas o falsas alarmas ante Centrales Receptoras (CRA) derivadas de una intervención incorrecta. Ponga siempre el sistema en modo servicio/mantenimiento antes de abrir cualquier equipo.
Selecciona cualquier equipo para ver su ilustración gráfica, tipo exacto de pila (CR123A, CR2032, AA, 12V), herramienta requerida y el paso a paso de desmontaje sin disparar alarmas de sabotaje.
Filtro Batería:
Mostrando 42 dispositivos ilustrados de 42
Centrales & RepetidoresGrado 2

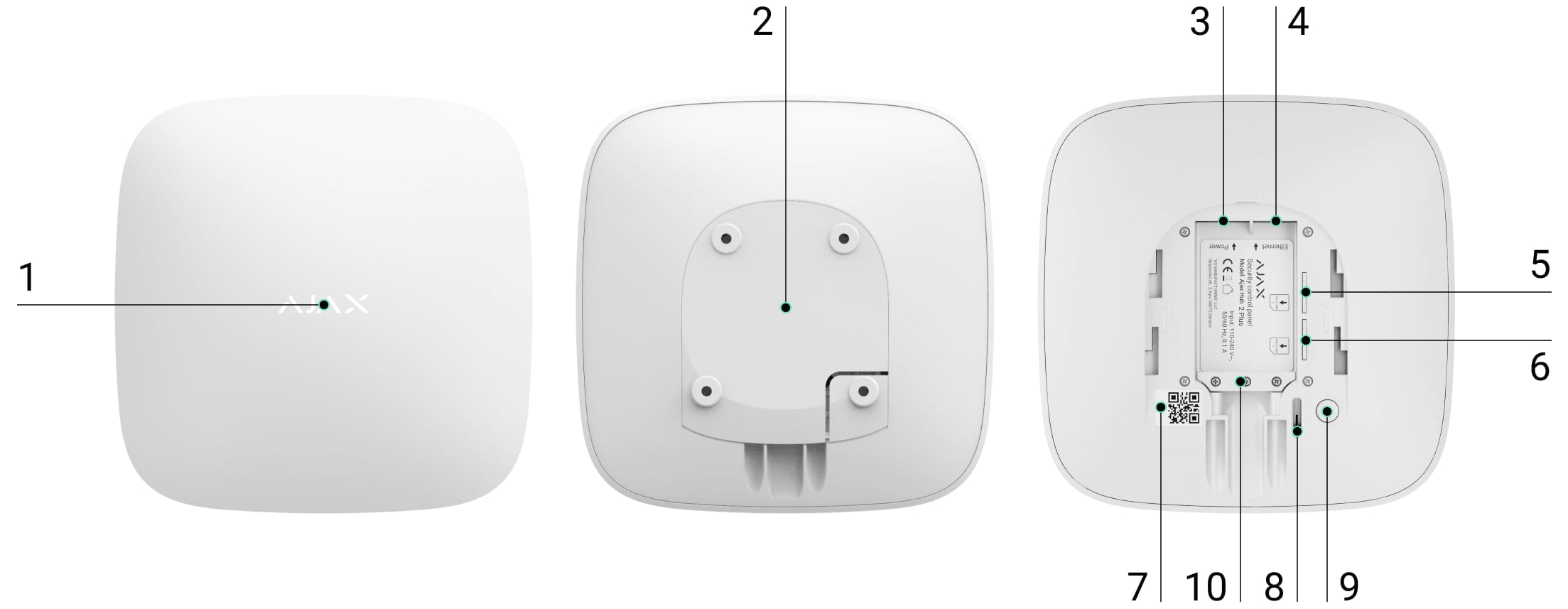

Hub 2 Plus (2G/3G/4G + Wi-Fi + Ethernet)
Panel de control inalámbrico de alta capacidad con 4 canales de comunicación
El cerebro más completo para instalaciones inalámbricas residenciales y comerciales. Admite hasta 200 dispositivos, 100 cámaras/NVR, 200 usuarios, 25 grupos de seguridad y fotoverificación con cámaras MotionCam.
Batería:Batería de respald
Montaje:1,5 a 1,8 metros del suelo en pared sólida
Cobertura:Radio de cobertura Jeweller de hasta 2.000 metros en campo abierto
Ver Guía & Esquema
Centrales & RepetidoresGrado 2

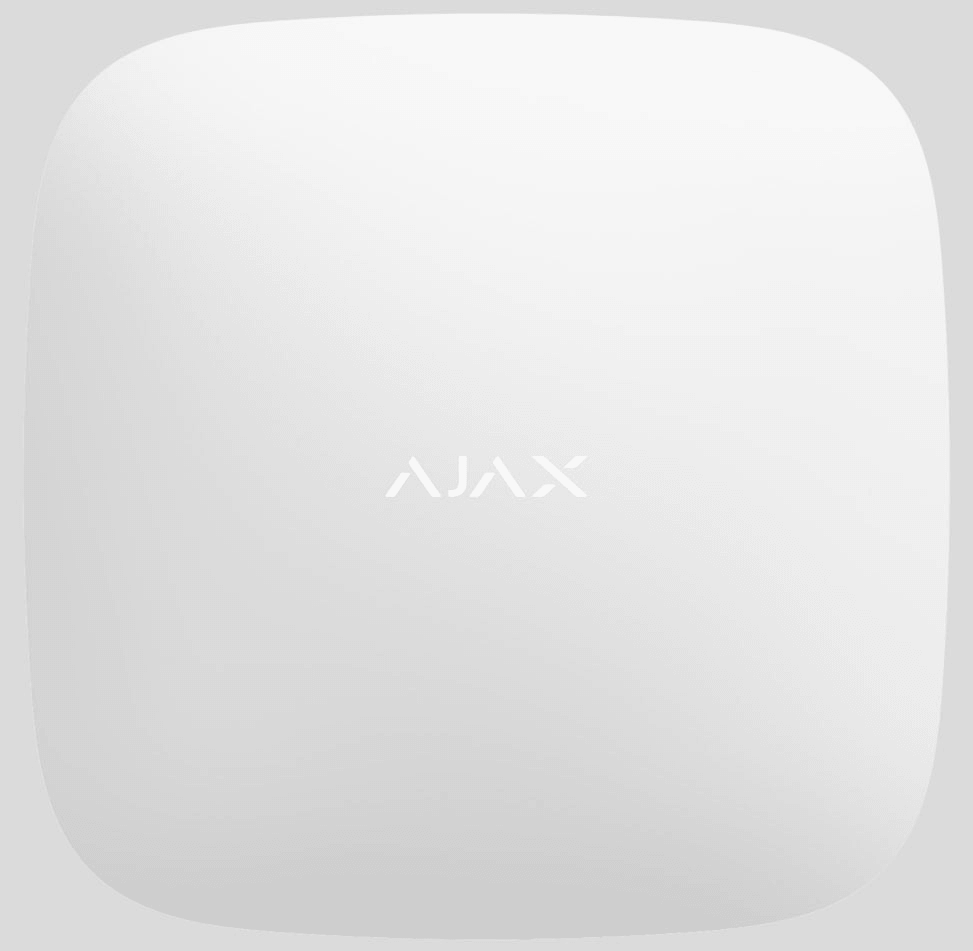

ReX 2
Repetidor de señal de radio con soporte de fotoverificación y conexión Ethernet
Extiende el alcance de las señales Jeweller y Wings hasta 1.700 metros adicionales. Admite conexión por cable Ethernet hacia el Hub para atravesar muros de hormigón armado, sótanos o naves industriales anexas.
Batería:Batería de respald
Montaje:1,5 a 1,8 metros de altura
Cobertura:Hasta 1.700 metros adicionales de cobertura por radio
Ver Guía & Esquema
Movimiento InteriorGrado 2

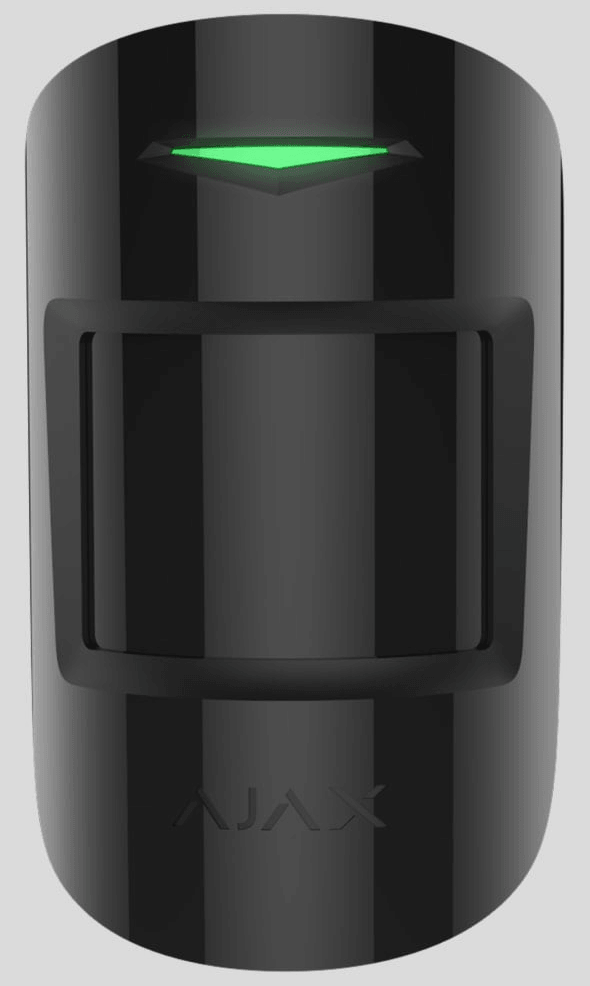

MotionProtect
Detector de movimiento PIR inalámbrico para interiores
Detector volumétrico por infrarrojos pasivos con sensor piroeléctrico y algoritmo SmartDetect para evitar falsas alarmas provocadas por mascotas y corrientes térmicas leves.
Batería:1 × CR123A (3V Liti
Montaje:2,4 metros exactos
Cobertura:Hasta 12 metros
Ver Guía & Esquema
Movimiento InteriorGrado 2
MotionProtect Plus
Detector PIR + Radar microondas en banda K (24 GHz)
Doble tecnología PIR + microondas para habitaciones con chimeneas, climatizadores o corrientes térmicas donde un detector PIR simple daría falsas alarmas.
Batería:1 × CR123A (3V Liti
Montaje:2,4 metros
Cobertura:Hasta 12 m
Ver Guía & Esquema
Movimiento InteriorGrado 2

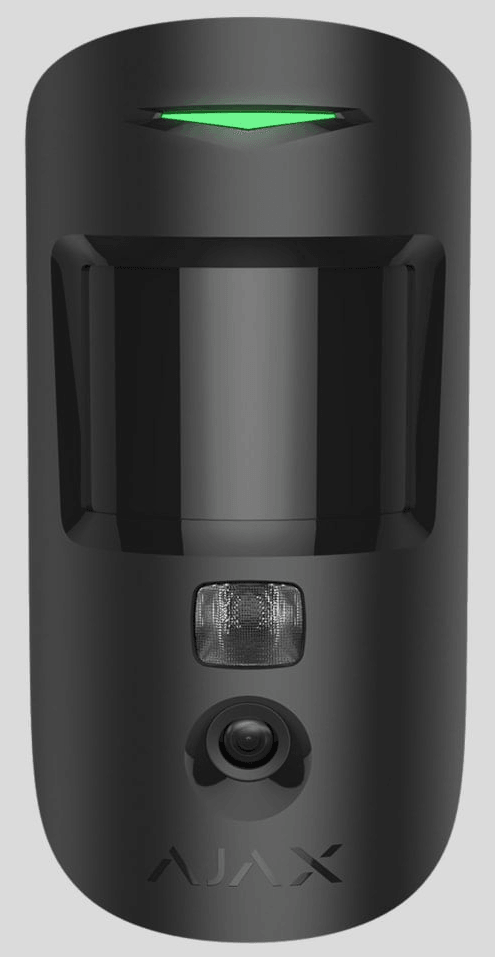

MotionCam (y MotionCam PhOD)
Detector PIR con cámara fotográfica integrada de verificación
Captura ráfagas de 1 a 5 fotografías instantáneas en menos de 9 segundos transmitidas por el protocolo Wings para verificación inmediata en CRA y App.
Batería:2 × CR123A (3V Liti
Montaje:2,4 metros
Cobertura:Hasta 12 m
Ver Guía & Esquema
Movimiento InteriorGrado 2

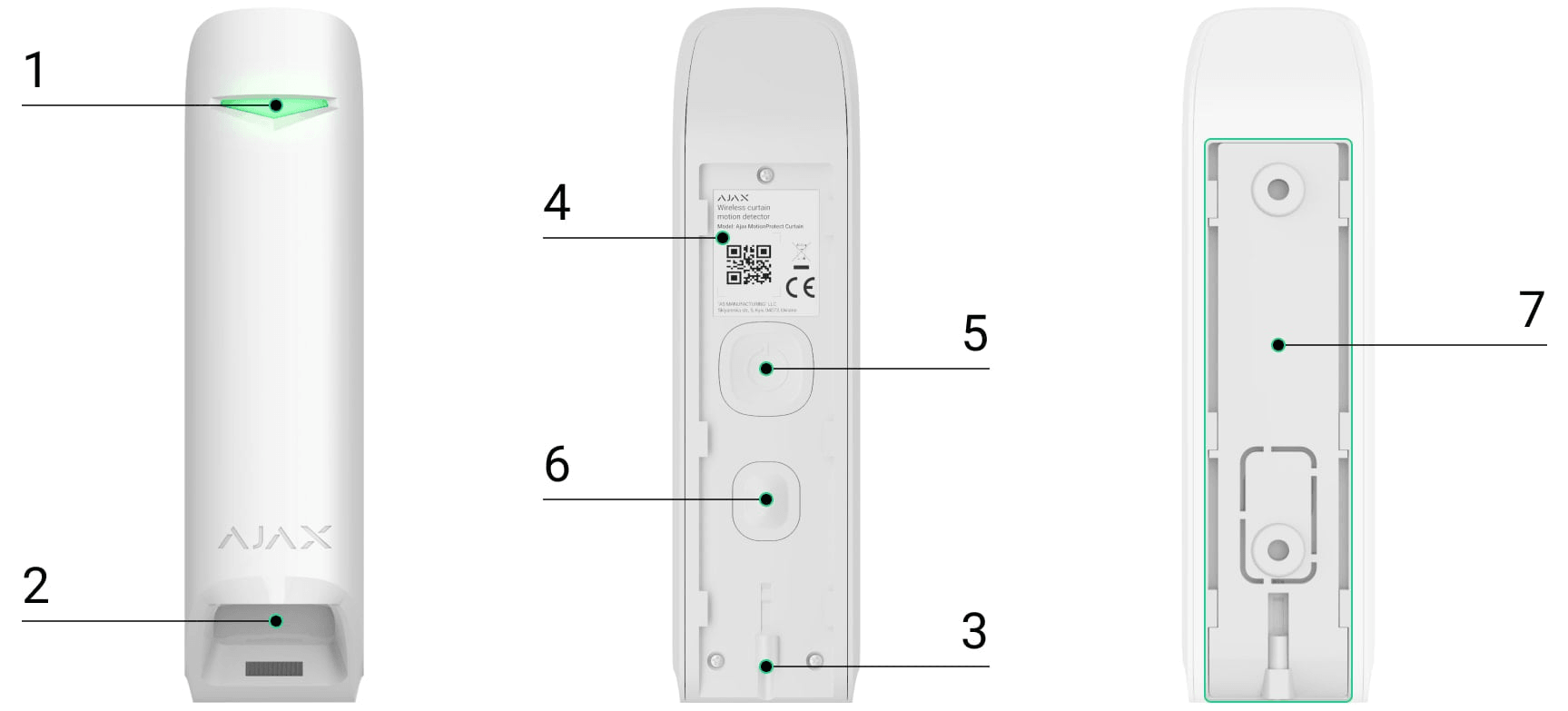

MotionProtect Curtain
Detector de movimiento tipo cortina para interiores
Crea una barrera óptica invisible de haz estrecho (6° horizontal) para proteger ventanales, puertas correderas, cuadros o pasillos permitiendo el libre movimiento de personas por el resto de la estancia.
Batería:1 × CR123A (3V Liti
Montaje:2,4 metros
Cobertura:Hasta 15 metros
Ver Guía & Esquema
Movimiento InteriorGrado 2
CombiProtect
Detector dual de movimiento PIR + Rotura de cristal acústico
Combina detección volumétrica PIR de 12 m con micrófono electret que detecta la rotura de cristal hasta a 9 m mediante análisis acústico en 2 etapas (grave + agudo).
Batería:1 × CR123A (3V Liti
Montaje:2,4 metros
Cobertura:Movimiento: 12 m (88.5°) / Rotura de cristal: 9 m (180°)
Ver Guía & Esquema
Exterior & PerímetroGrado 2

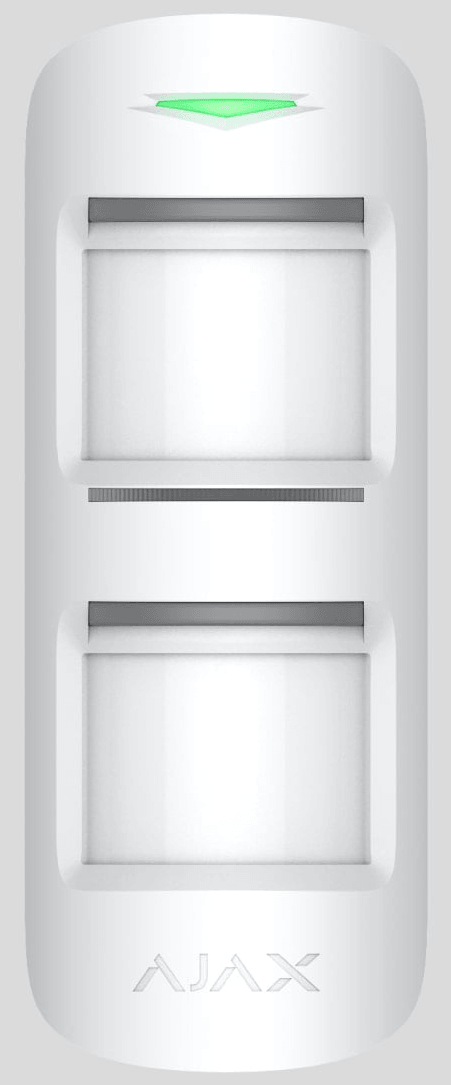

MotionProtect Outdoor
Detector de movimiento exterior con doble sensor PIR y anti-enmascaramiento
Detector inmune a mascotas para jardines y patios con algoritmo LISA que compara señales de dos sensores PIR independientes para filtrar ramas, pájaros y calor solar.
Batería:2 × CR123A (3V Liti
Montaje:0,8 a 1,3 metros
Cobertura:Ajustable mecánicamente de 3 a 15 metros mediante selector trasero
Ver Guía & Esquema
Exterior & PerímetroGrado 2

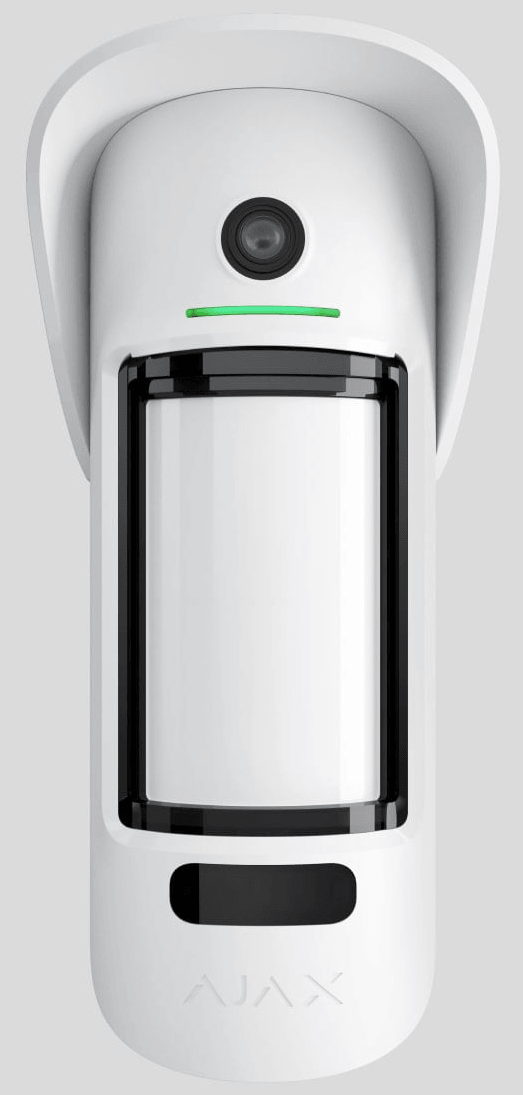

MotionCam Outdoor (y PhOD)
Detector exterior con cámara HDR y fotoverificación instantánea
Envía fotografías en color y HDR en menos de 9 segundos ante intrusiones exteriores, permitiendo a la CRA y policía verificar el peligro real antes de que el intruso acceda al inmueble.
Batería:4 × CR123A (3V Liti
Montaje:0,8 a 1,3 m
Cobertura:Ajustable de 3 a 15 metros
Ver Guía & Esquema
Exterior & PerímetroGrado 2

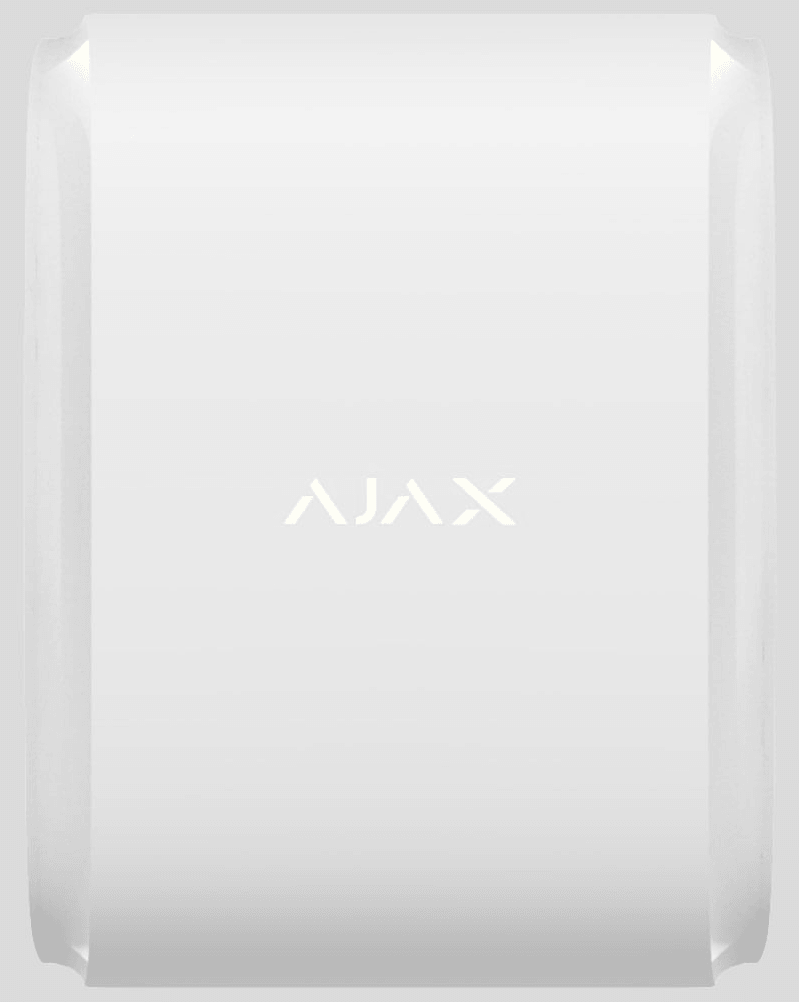

DualCurtain Outdoor
Detector de exterior de doble cortina bidireccional independiente
Controla hasta 30 metros de fachada (15 m a izquierda y 15 m a derecha) con ajustes independientes de distancia, sensibilidad y detección cercana en cada lado.
Batería:2 × CR123A (3V Liti
Montaje:0,8 a 1,3 metros
Cobertura:Hasta 30 metros en total (hasta 15 metros a cada lado con ángulo de 4.5°)
Ver Guía & Esquema
Exterior & PerímetroGrado 2

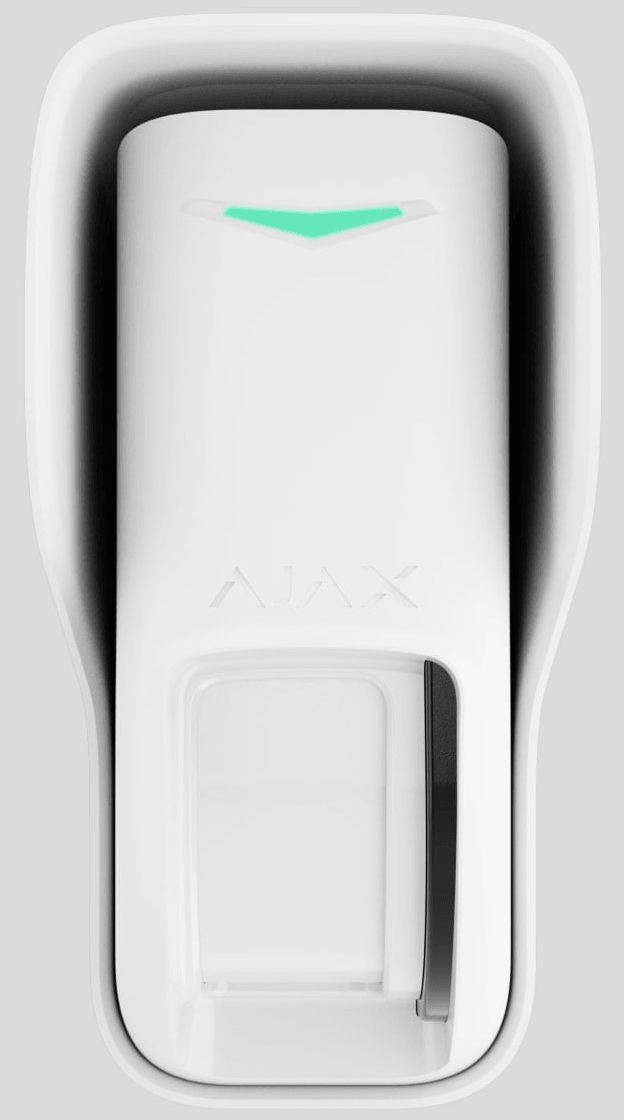

Curtain Outdoor Jeweller
Detector de cortina de exterior de doble haz óptico
Detector de tipo cortina para protección perimetral exterior de ventanas individuales, balcones, accesos a cocheras y pasadizos estrechos con alcance hasta 12 metros.
Batería:2 × CR123A (3V Liti
Montaje:1,0 a 1,2 metros
Cobertura:Hasta 12 metros
Ver Guía & Esquema
Apertura & PerímetroGrado 2

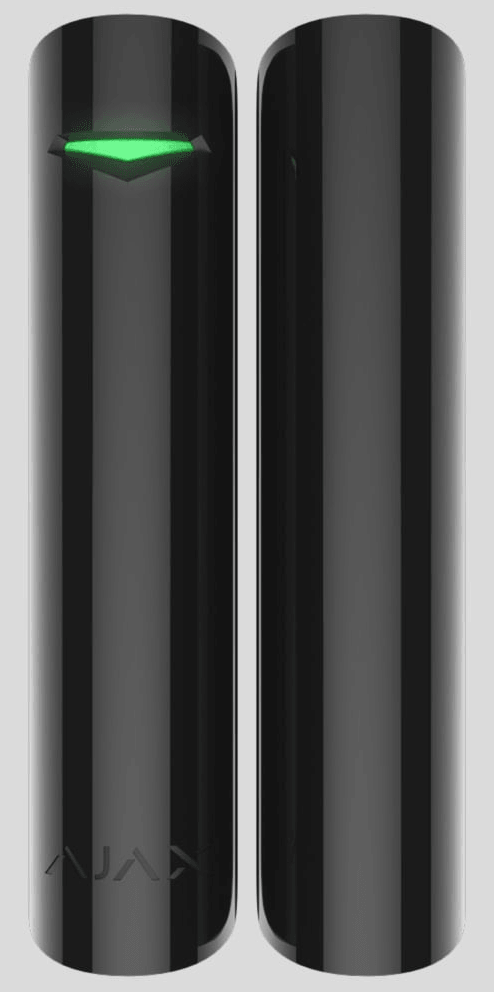

DoorProtect
Contacto magnético inalámbrico para puertas y ventanas
Detector de apertura con sensor Reed de alta durabilidad (más de 2 millones de aperturas) y entrada cableada auxiliar para sensores externos.
Batería:1 × CR123A (3V Liti
Montaje:Parte superior del marco de la puerta o ventana
Cobertura:Distancia umbral del imán: 1 cm (imán pequeño) / 2 cm (imán grande)
Ver Guía & Esquema
Apertura & PerímetroGrado 2

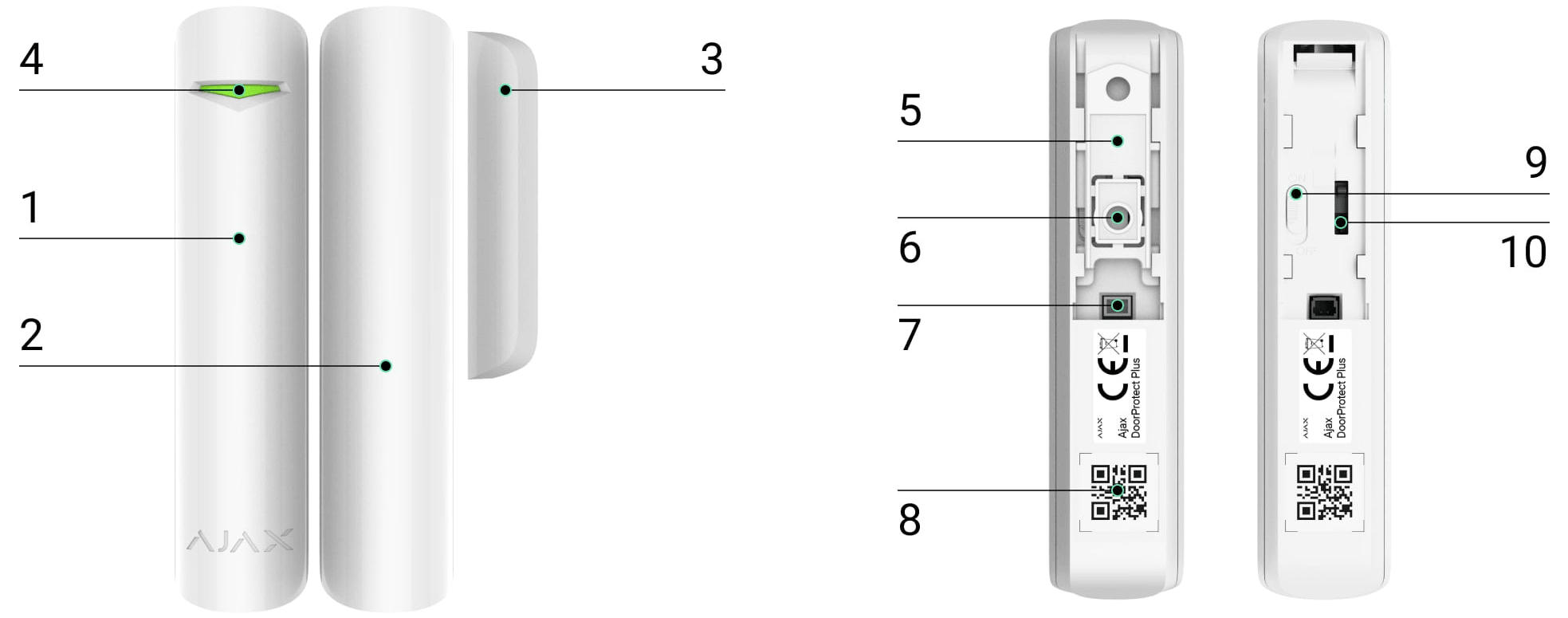

DoorProtect Plus
Contacto magnético con sensor de inclinación y vibración/impacto
Detecta apertura magnética, golpes con maza/palanca mediante acelerómetro digital y permite dejar ventanas entreabiertas en modo ventilación gracias al sensor de inclinación.
Batería:1 × CR123A (3V Liti
Montaje:Marco o batiente superior de ventanas oscilobatientes y puertas
Cobertura:Umbral magnético 1-2 cm / Sensor de inclinación 5° a 25°
Ver Guía & Esquema
Apertura & PerímetroGrado 2

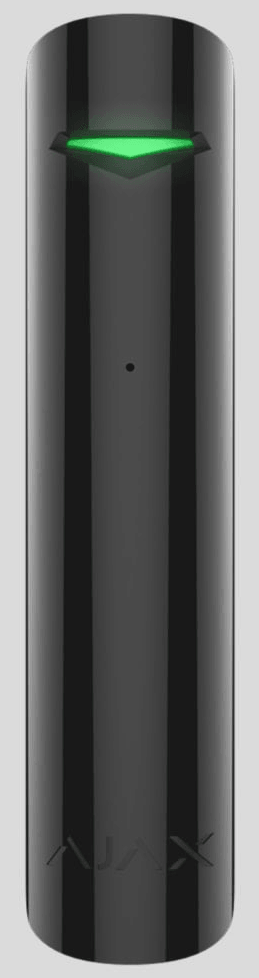

GlassProtect
Detector acústico miniatura de rotura de cristal
Detector acústico compacto que monitoriza superficies acristaladas a una distancia de hasta 9 metros mediante micrófono electret y filtro de dos pasos (impacto sordo de baja frecuencia seguido del tintineo de rotura de alta frecuencia).
Batería:1 × CR123A (3V Liti
Montaje:En pared o techo a menos de 9 metros de los cristales
Cobertura:Hasta 9 metros
Ver Guía & Esquema
Teclados & MandosGrado 2

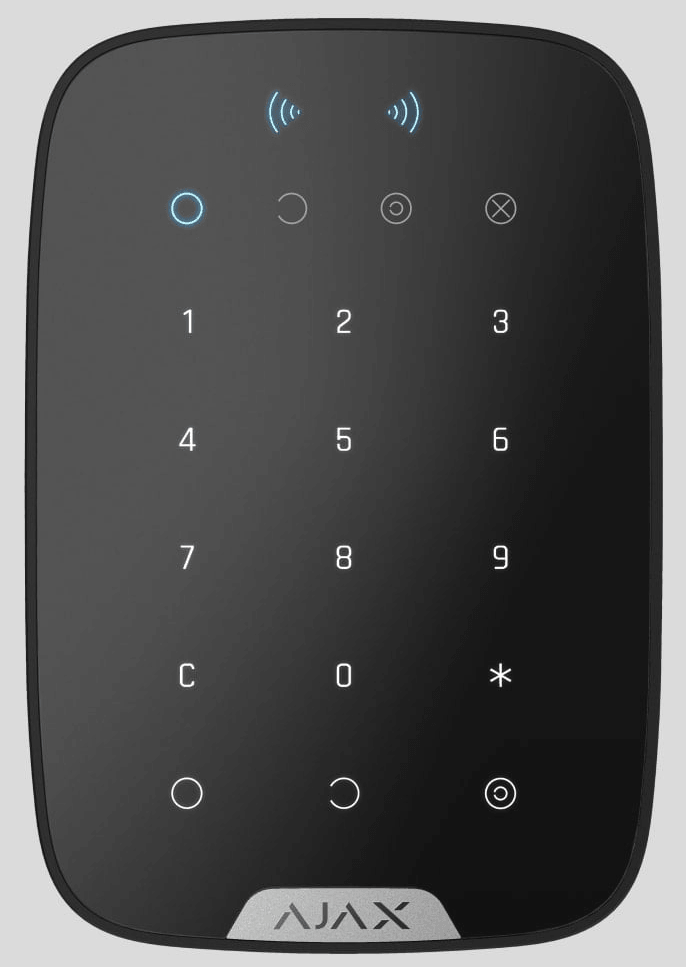

KeyPad Plus
Teclado táctil inalámbrico con lector de tarjetas y llaveros DESFire EV2/EV3
Teclado sin contacto para armar y desarmar el sistema mediante código numérico, tarjetas Ajax Pass o llaveros Ajax Tag con cifrado bancario de 128 bits.
Batería:4 × AA Liti
Montaje:1,3 a 1,5 metros del suelo
Cobertura:Lectura RFID hasta 3 cm
Ver Guía & Esquema
Teclados & MandosGrado 2

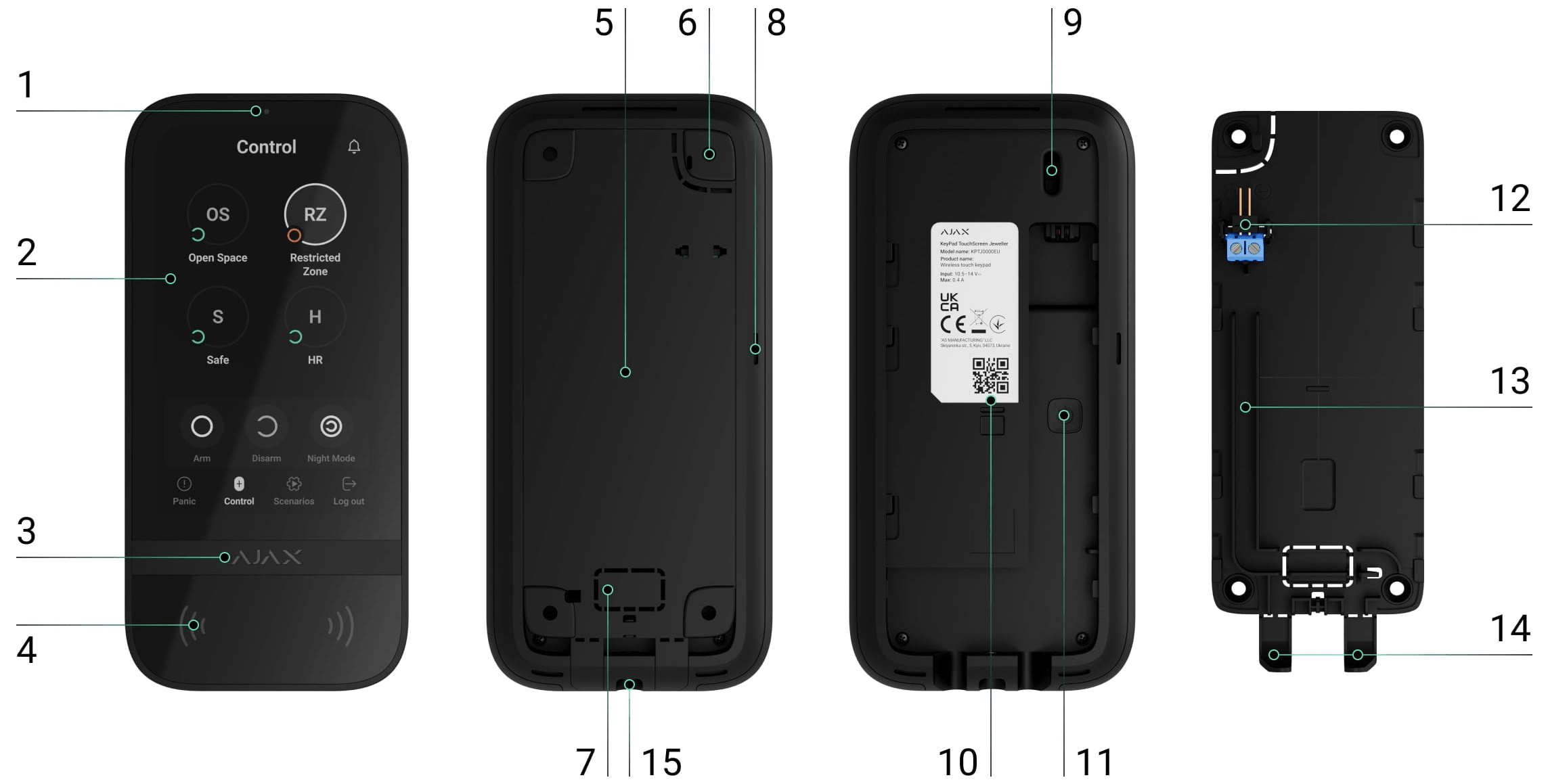

KeyPad TouchScreen
Teclado con pantalla táctil IPS de 5'' a color, BLE y RFID DESFire
Pantalla táctil capacitiva a color para control integral de seguridad y domótica, compatible con smartphone vía Bluetooth (BLE), tarjetas Pass y códigos.
Batería:6 × AA (1.5V)
Montaje:1,4 a 1,5 metros
Cobertura:Pantalla IPS táctil de alta visibilidad
Ver Guía & Esquema
Teclados & MandosGrado 2

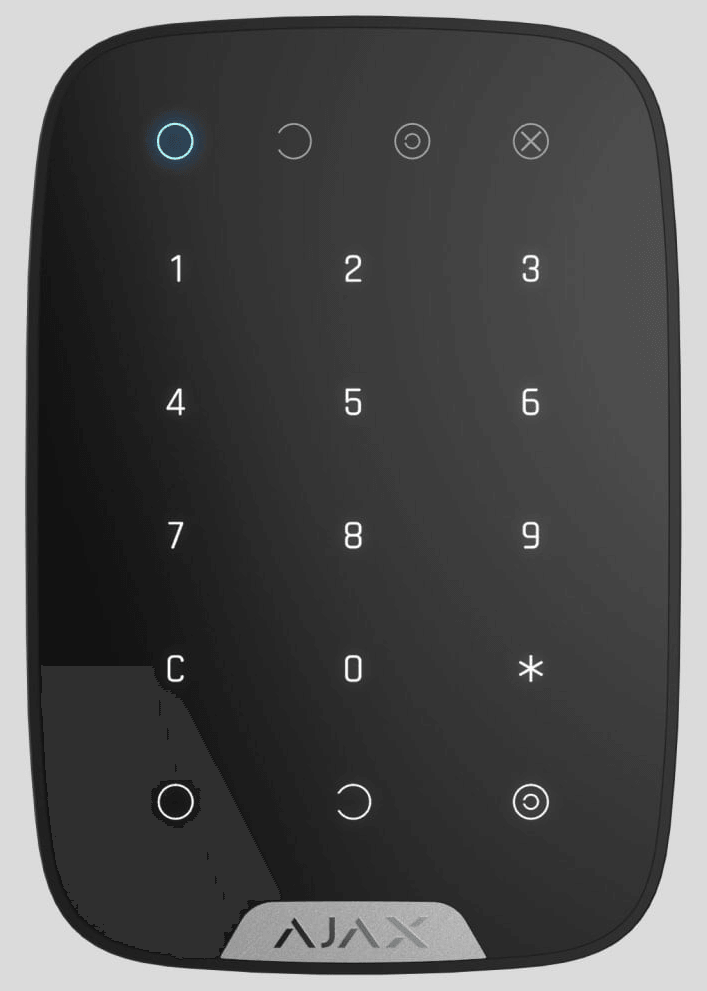

KeyPad (1ª Gen)
Teclado táctil inalámbrico numérico con botones capacitivos
Teclado táctil clásico con botones numéricos iluminados para armado total, parcial, desarmado y botón de pánico.
Batería:4 × AAA (1.5V Alcalinas)
Montaje:1,4 metros
Cobertura:Teclado táctil
Ver Guía & Esquema
Teclados & MandosGrado 2

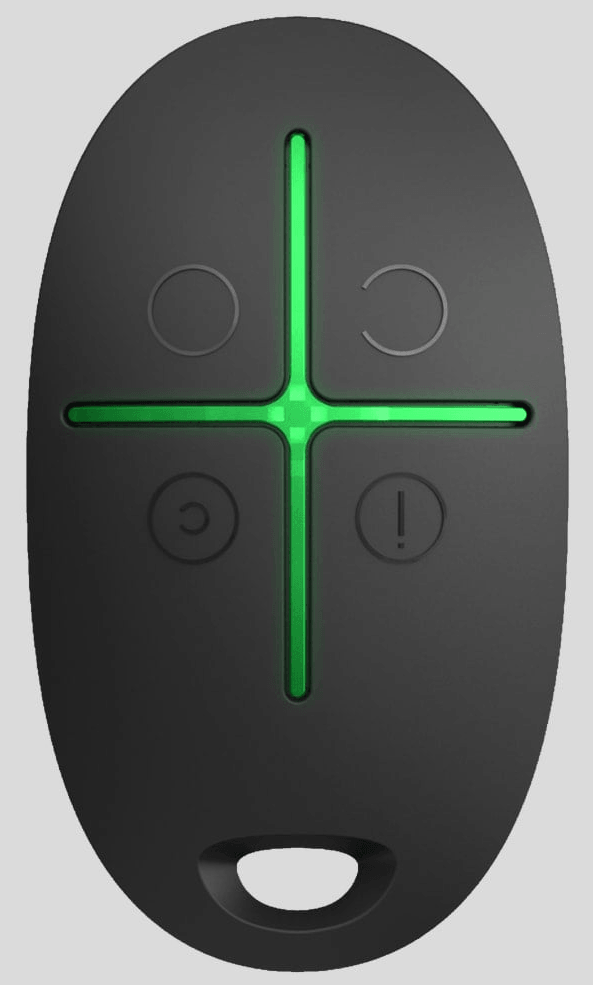

SpaceControl
Mando a distancia bidireccional de 4 botones
Permite armar, desarmar, activar modo noche y enviar señal de pánico con confirmación luminosa LED de recepción por el Hub.
Batería:1 × CR2032 (3V Liti
Montaje:Llavero / Bolsillo
Cobertura:Hasta 1.300 m en espacio abierto
Ver Guía & Esquema
Teclados & MandosGrado 2

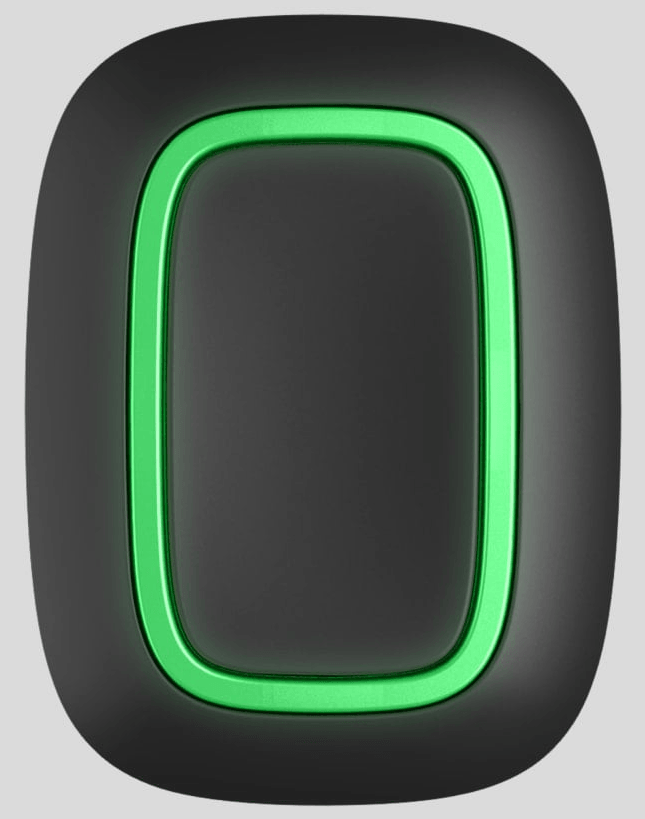

Button
Pulsador inalámbrico de pánico y control domótico
Botón inalámbrico multifunción con protección contra pulsaciones accidentales (pulsación prolongada o doble pulsación). Puede operar como botón de pánico para CRA o como disparador de escenarios domóticos.
Batería:1 × CR2032 (3V)
Montaje:Bajo mostrador, mesa de noche o colgante de cuello con accesorio Holder
Cobertura:Hasta 1.300 m
Ver Guía & Esquema
Teclados & MandosGrado 2

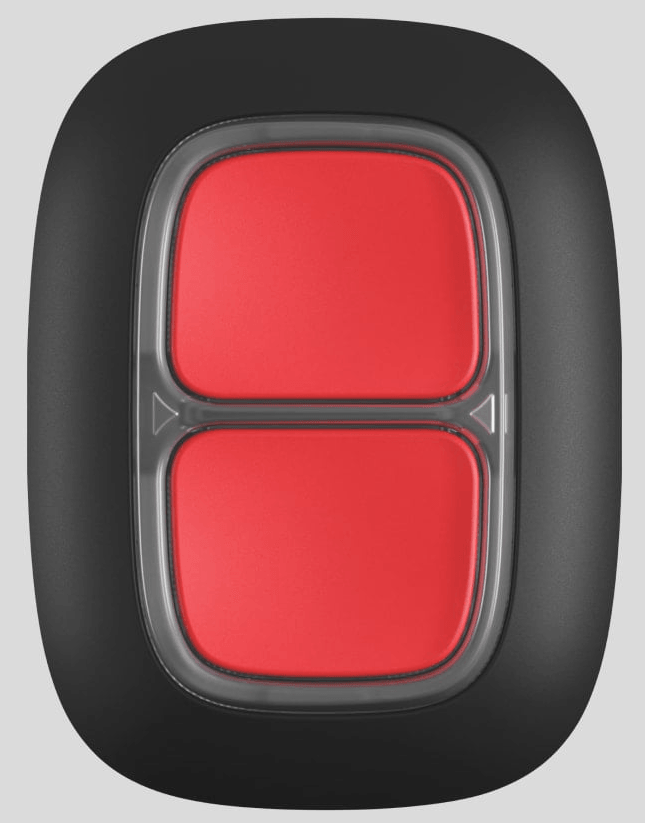

DoubleButton
Dispositivo de alarma de atraco inalámbrico con doble pulsador simultáneo
Diseñado para cumplir con los requisitos más estrictos de botones de atraco. Exige presionar ambos pulsadores a la vez o de forma secuencial, imposibilitando falsas alarmas involuntarias.
Batería:1 × CR2032 (3V)
Montaje:Fijado con soporte Holder bajo mesa o en llavero
Cobertura:Hasta 1.300 m
Ver Guía & Esquema
Teclados & MandosEN 54 / EN 14604

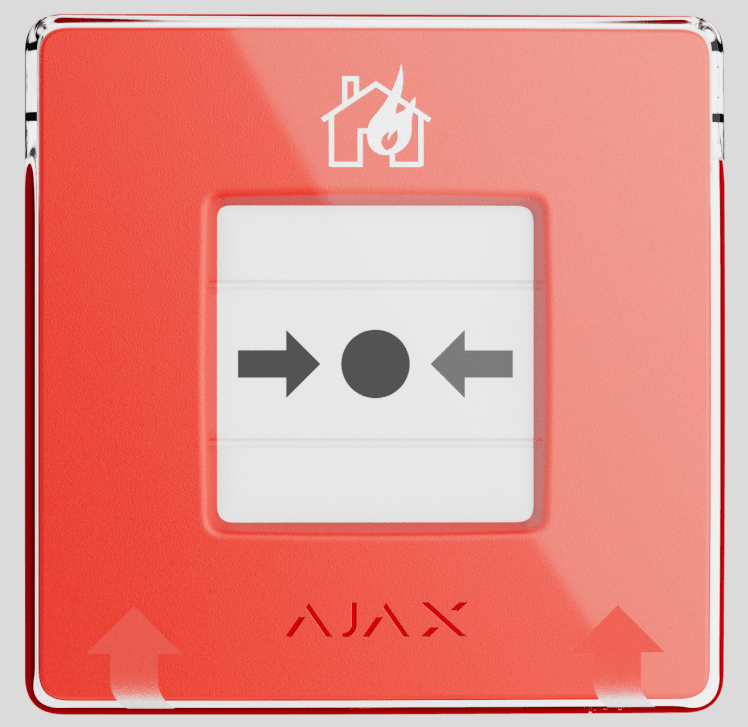

ManualCallPoint Jeweller / Fibra
Pulsador manual de alarma rearmable para incendio y emergencias
Pulsador de emergencia de acción manual rearmable con llave especial (sin romper cristal). Disponible en versión Roja (Incendio EN 54-11) y Azul (Alarma general / médica).
Batería:2 × CR123A (3V) en versión Jeweller / Alimentación de bus en versión Fibra
Montaje:1,2 a 1,5 metros del suelo según normativa RIPCI / EN 54
Cobertura:Pulsador manual visible
Ver Guía & Esquema
Sirenas & DisuasiónGrado 2

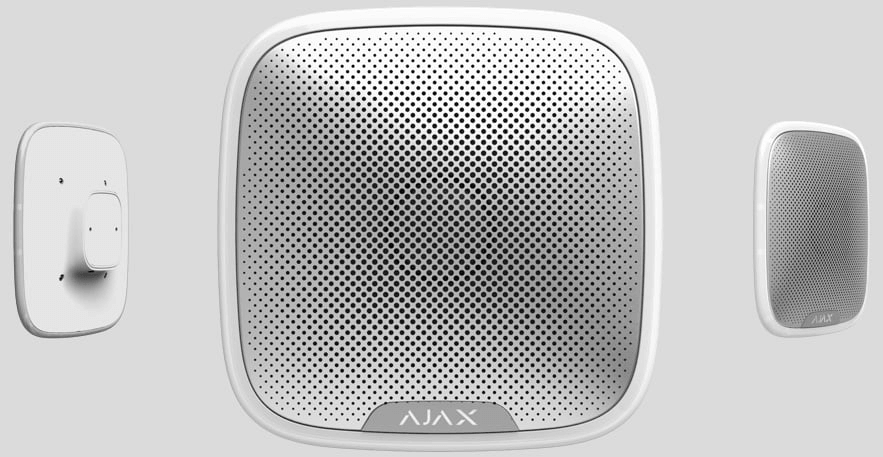

StreetSiren (y StreetSiren DoubleDeck)
Sirena de exterior inalámbrica con marco LED y zumbador piezoeléctrico
Potente sirena acústica de 85 a 113 dB con señalización estroboscópica LED, acelerómetro contra desprendimiento y protección climática IP54.
Batería:4 × CR123A (3V Liti
Montaje:2,5 a 3,5 metros de altura
Cobertura:Presión sonora: 85 a 113 dB a 1 metro (ajustable)
Ver Guía & Esquema
Sirenas & DisuasiónGrado 2

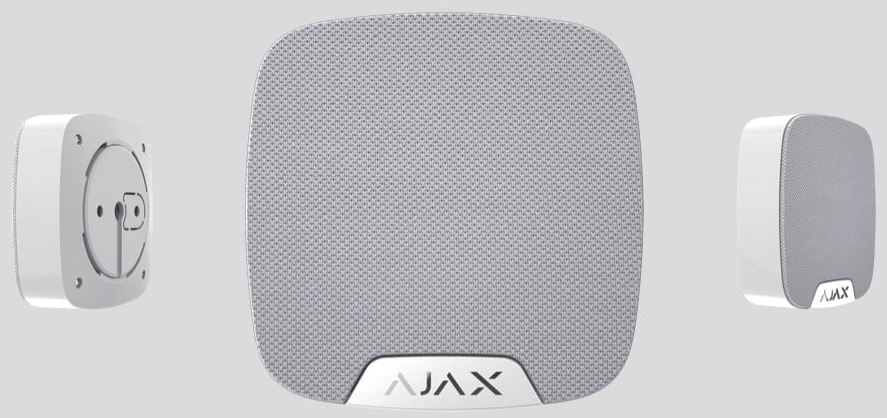

HomeSiren
Sirena de interior inalámbrica con LED y conector para LED externo
Sirena acústica de interior de 81 a 105 dB para alertar a los ocupantes y disuadir intrusos en el interior de la vivienda u oficina.
Batería:2 × CR123A (3V Liti
Montaje:1,8 a 2,5 metros
Cobertura:81 a 105 dB a 1 metro
Ver Guía & Esquema
Incendio & MedioambienteEN 54 / EN 14604

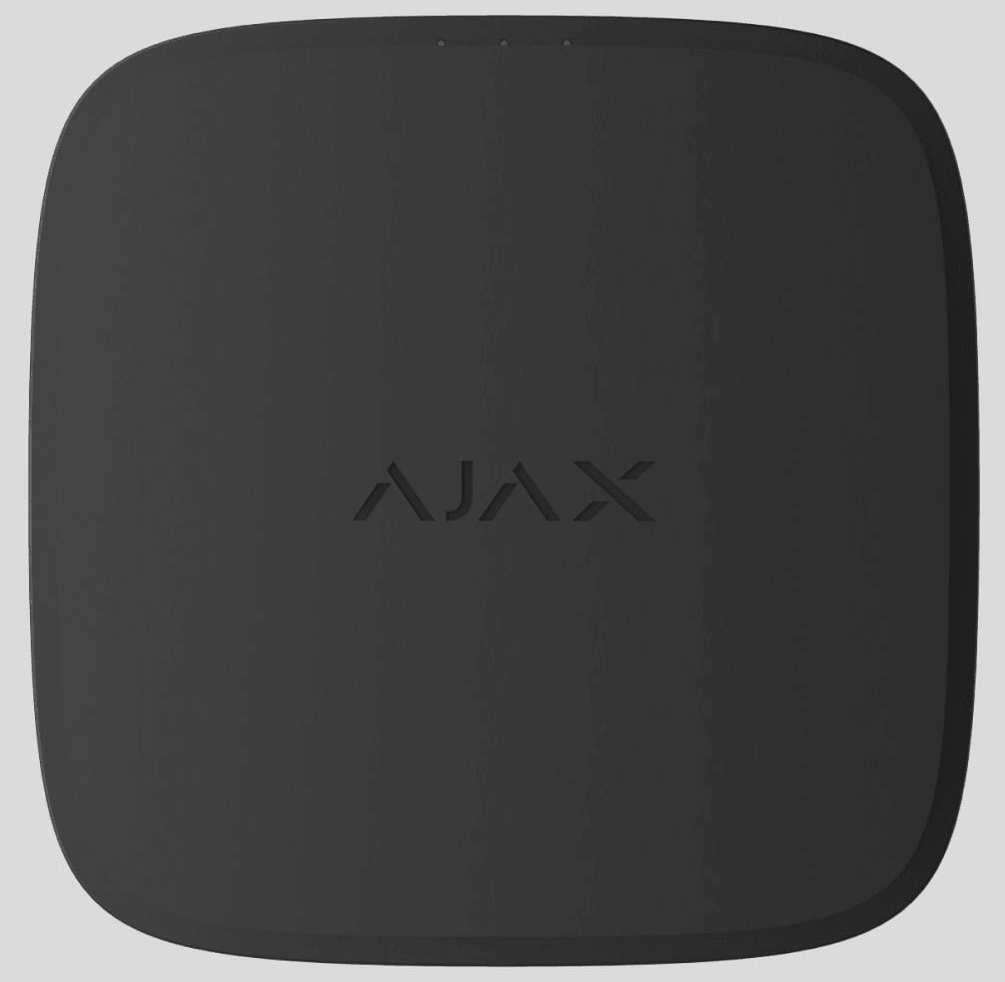

FireProtect 2 (RB / SB)
Detector de humo, temperatura y monóxido de carbono (CO) de última generación
Cámara óptica patentada con sensor espectral de doble longitud de onda (LED azul e infrarrojo) que distingue el humo real del vapor de agua, termistor dual y sensor químico de CO.
Batería:M
Montaje:Centro del techo
Cobertura:Protección de hasta 50 a 60 m² por detector
Ver Guía & Esquema
Incendio & MedioambienteEN 54 / EN 14604

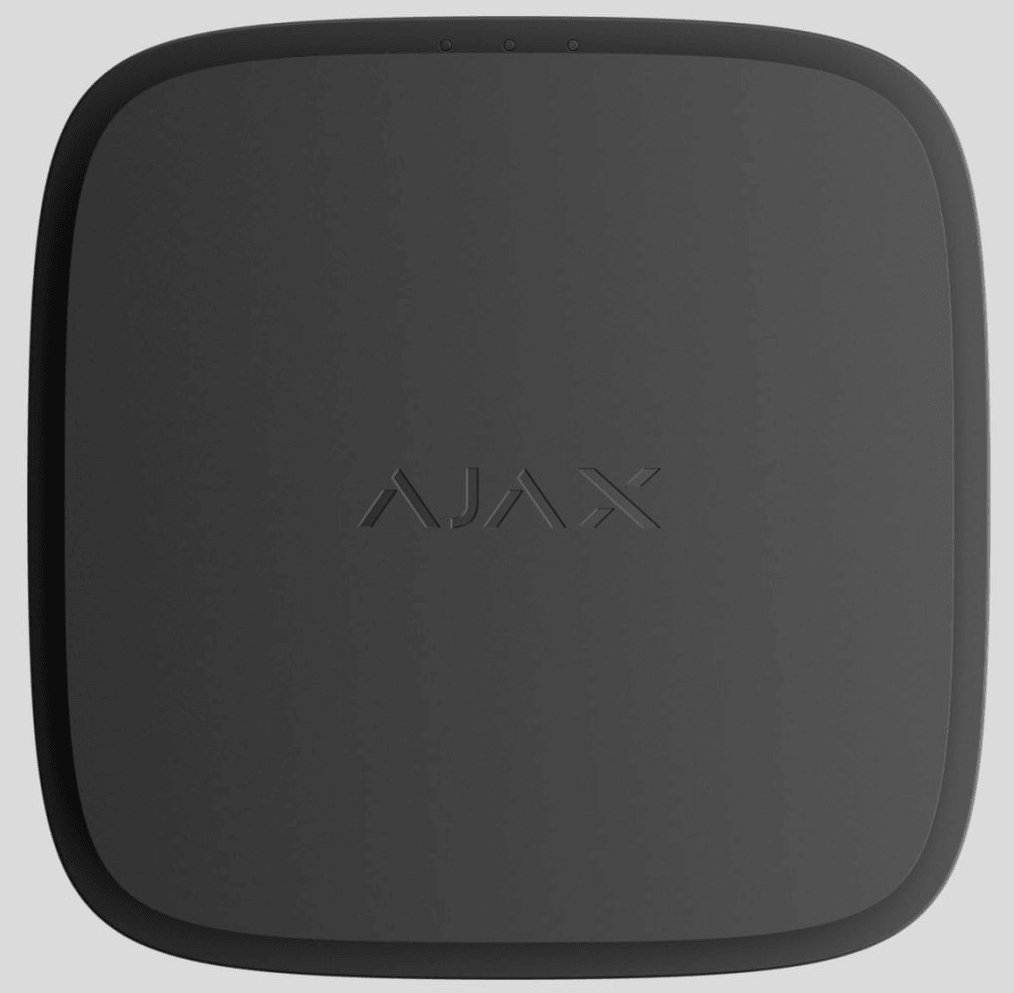

FireProtect 2 AC (Mains 230V)
Detector de humo y calor alimentado por red 110-240V con batería de respaldo
Versión alimentada a 230V CA para cumplir normativas de edificación y proyectos residenciales exigentes. Incluye batería de respaldo sellada de litio.
Batería:Alimentación de Red 110-240V CA + Batería de respald
Montaje:Techo en caja de mecanismos o superficie
Cobertura:Hasta 60 m²
Ver Guía & Esquema
Incendio & MedioambienteSin Grado (Domótica/Vídeo)

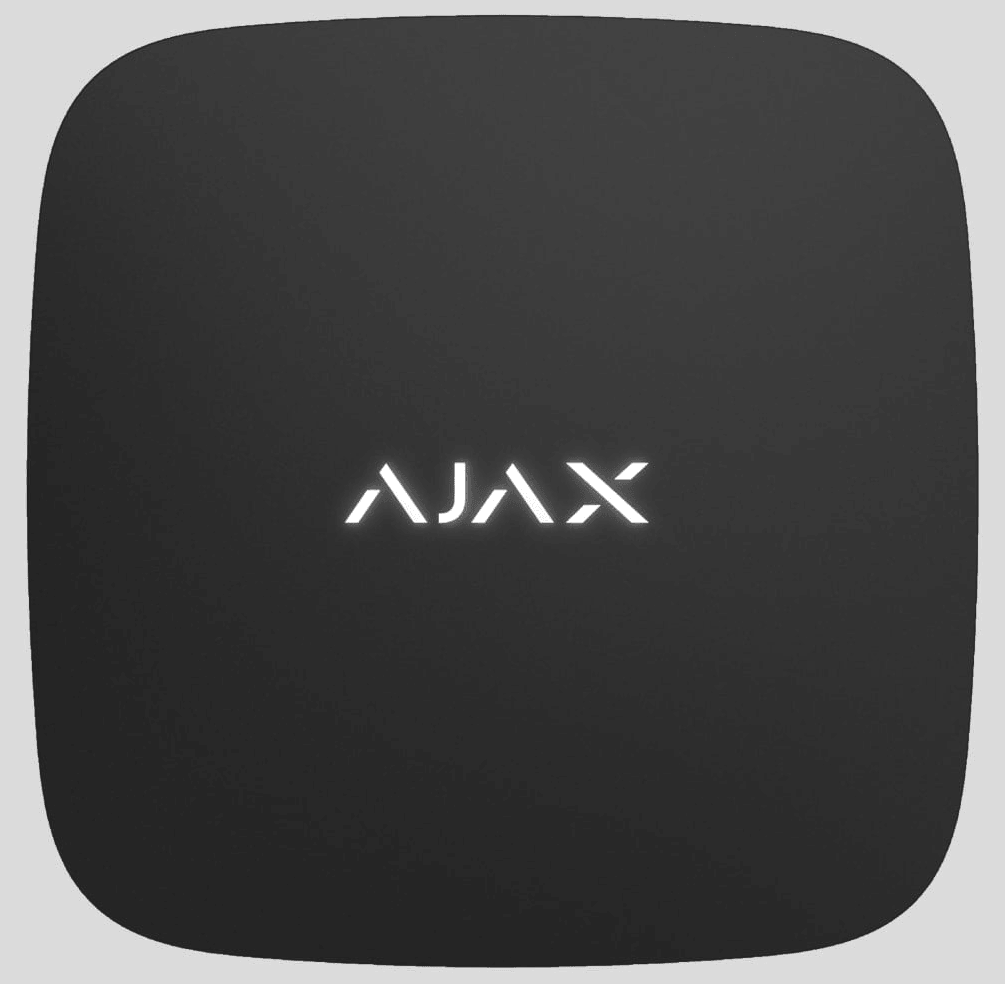

LeaksProtect
Detector de inundación y fugas de agua inalámbrico
Detector miniatura de 14 mm de altura con 4 pares de contactos niquelados en la base. Dispara la alarma con tan solo 1 mm de agua y se cancela automáticamente al secarse.
Batería:2 × AAA (1.5V)
Montaje:Apoyado directamente en el suelo horizontal
Cobertura:Contactos de 4 lados (360°)
Ver Guía & Esquema
Incendio & MedioambienteSin Grado (Domótica/Vídeo)

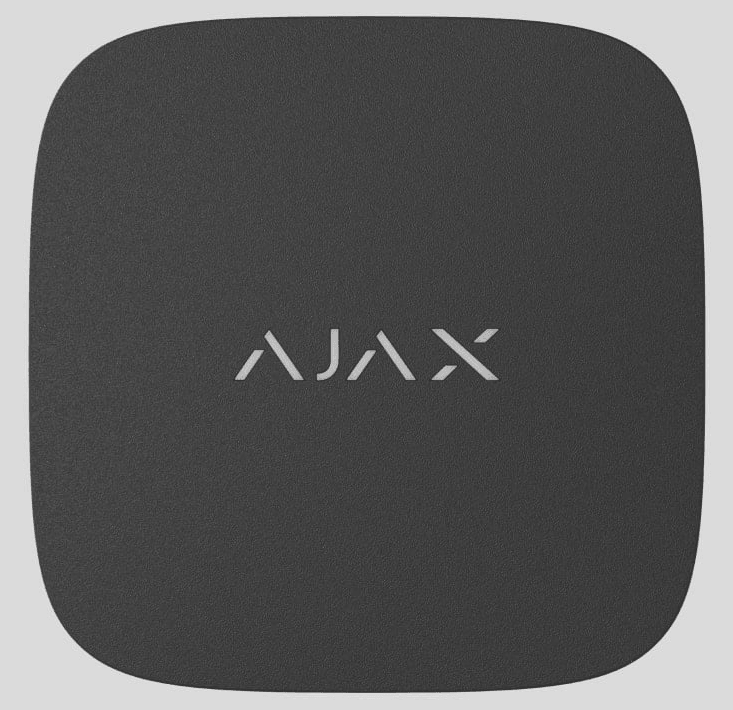

LifeQuality (y LifeQuality Jeweller)
Monitor inteligente de calidad de aire con sensores de CO2, Temperatura y Humedad
Sensor de confort y salud en interiores con sensor suizo de CO2 NDIR no dispersivo, termohigrómetro digital de precisión y gráficos históricos en la app.
Batería:2 × CR123A (3V Liti
Montaje:1,2 a 1,6 metros del suelo
Cobertura:Hasta 100 m² de estancia
Ver Guía & Esquema
Domótica & AutomatizaciónSin Grado (Domótica/Vídeo)

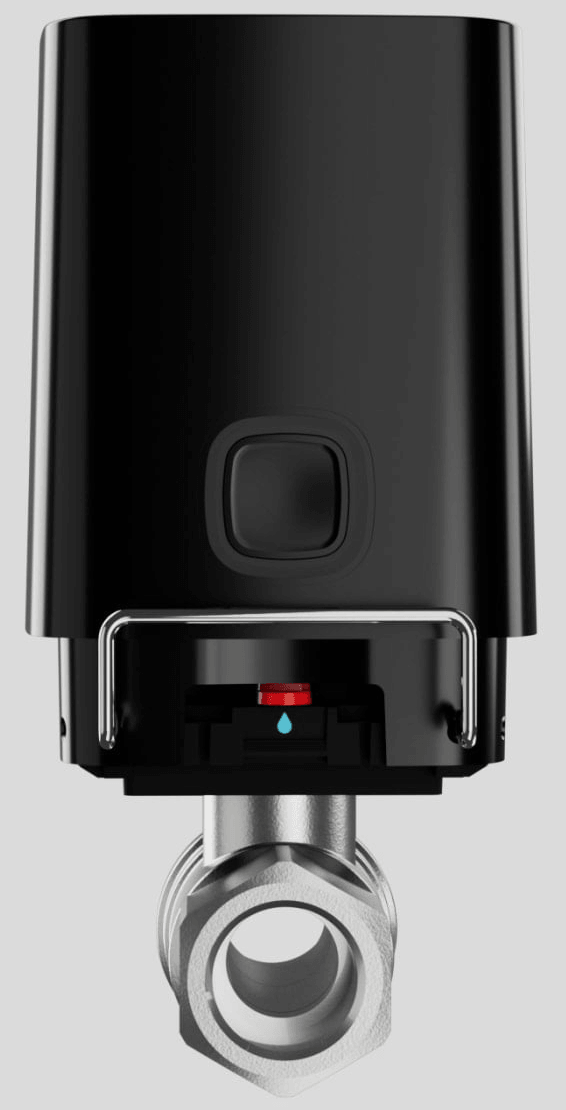

WaterStop (1/2'', 3/4'', 1'')
Válvula de corte de agua motorizada inteligente con actuador eléctrico y llave Bonomi
Corta el suministro de agua en menos de 5 segundos de forma automática ante una fuga detectada por LeaksProtect o por horario/armado del sistema. Incluye grifo de bola industrial Bonomi de alta resistencia.
Batería:4 × CR123A (3V)
Montaje:En la tubería principal de entrada de agua tras el contador
Cobertura:Par de torsión de hasta 10 N·m (corta agua con presión de hasta 10 bar)
Ver Guía & Esquema
Domótica & AutomatizaciónSin Grado (Domótica/Vídeo)

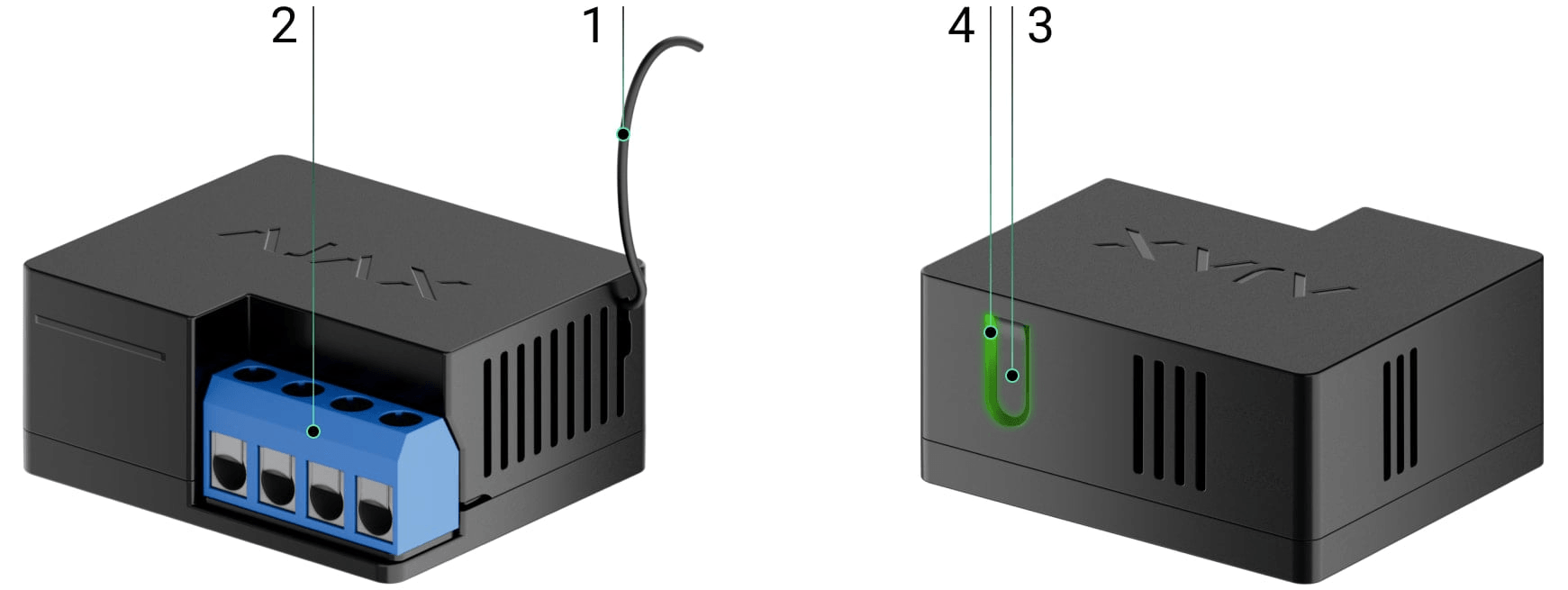

WallSwitch & Relay
Relé de potencia 230V (WallSwitch) y Relé de contacto seco 12-24V (Relay)
Módulos miniatura para empotrar en cajas de mecanismos. WallSwitch controla cargas de 230V hasta 13A (3 kW) con medición de energía. Relay proporciona un contacto seco libre de potencial (NO/NC) para puertas de garaje o calderas.
Batería:Alimentación de red 110-240V CA (WallSwitch) / 7-24V CC (Relay)
Montaje:Dentro de cajas de mecanismos estándar de 60 mm de diámetro y 50 mm de profundidad
Cobertura:Control de potencia hasta 3.000 W (WallSwitch) / 5 A a 24V (Relay)
Ver Guía & Esquema
Domótica & AutomatizaciónSin Grado (Domótica/Vídeo)

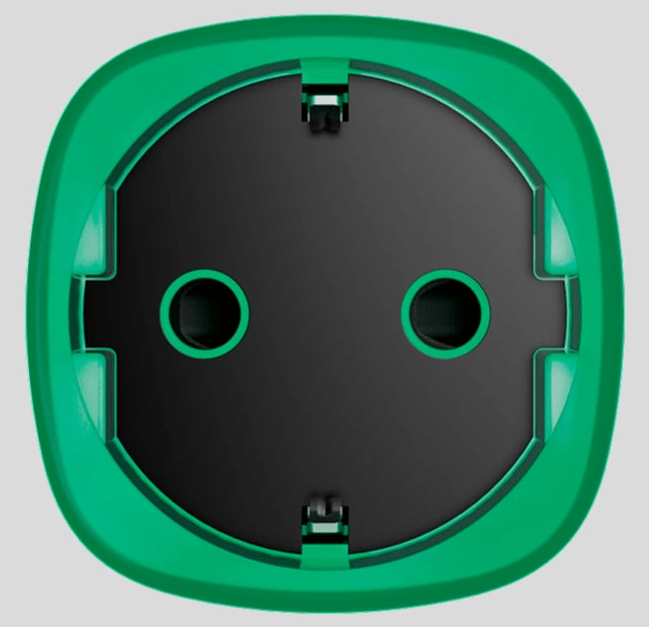

Socket (y Socket Plus)
Enchufe inteligente inalámbrico Schuko con medición de consumo y anillo LED
Enchufe inteligente plug & play con protección contra sobrecorriente, sobretensión y cortocircuito. Su anillo LED cambia de color indicando el nivel de potencia consumida en tiempo real.
Batería:Alimentación directa 230V CA Schuk
Montaje:Cualquier enchufe de pared de 230V
Cobertura:Carga resistiva hasta 2.500 W (11 A continuos)
Ver Guía & Esquema
Domótica & AutomatizaciónSin Grado (Domótica/Vídeo)

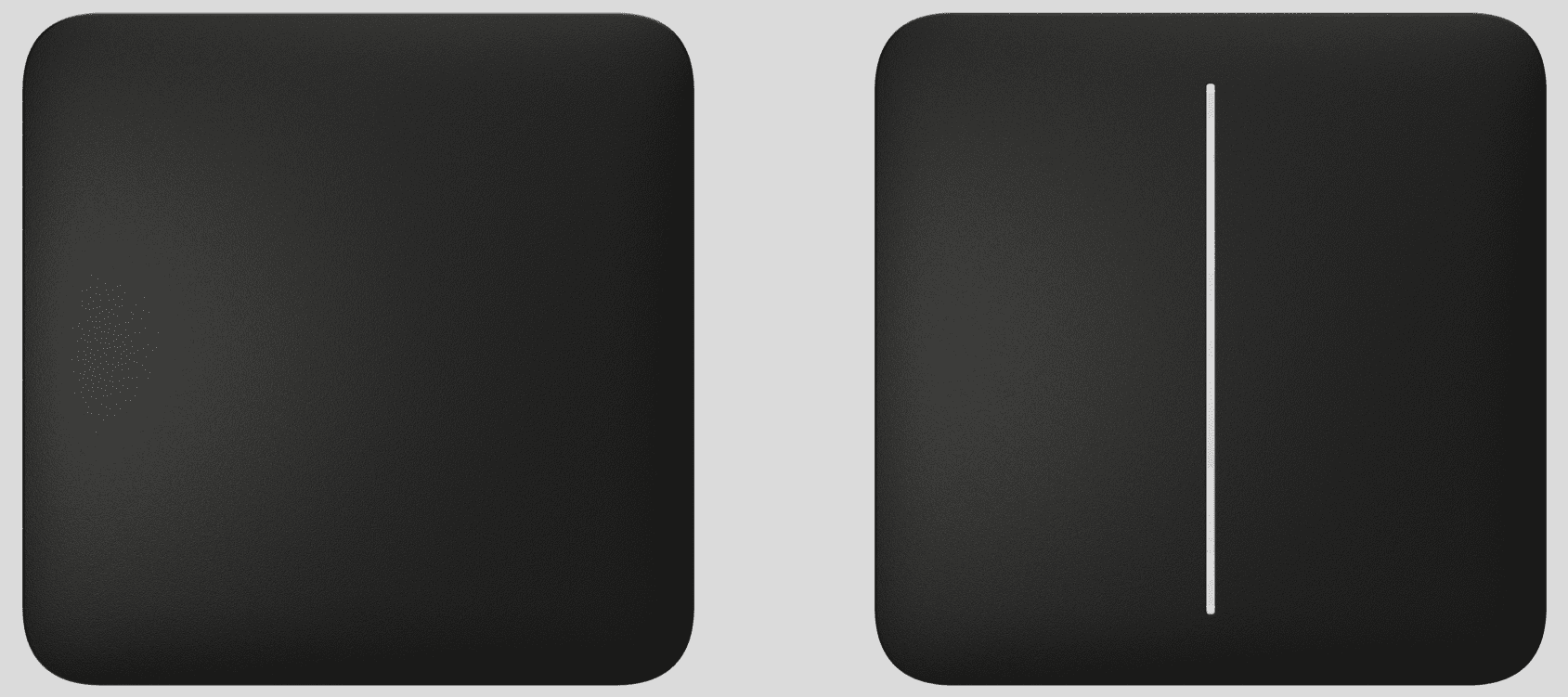

LightSwitch (1-gang, 2-gang, 2-way)
Interruptor táctil inteligente para iluminación sin cable neutro
Interruptor táctil capacitivo de cristal o mate con panel táctil sin contacto (se activa a 15 mm). Funciona sin necesidad de cable neutro, lo que permite sustituir cualquier interruptor tradicional en menos de 5 minutos.
Batería:Alimentación de red 230V CA (N
Montaje:1,0 a 1,2 metros del suelo
Cobertura:Panel táctil reactivo a 15 mm sin contacto físico directo
Ver Guía & Esquema
Domótica & AutomatizaciónSin Grado (Domótica/Vídeo)
Outlet (Jeweller)
Toma de corriente empotrable inteligente con control de energía
Base de enchufe empotrable para caja de mecanismos estándar con relé integrado de 16A (3,6 kW), medición de consumo y marco modular Ajax.
Batería:Alimentación de red 230V CA
Montaje:0,3 a 1,1 metros
Cobertura:Carga hasta 16A (3.680 W)
Ver Guía & Esquema
Gama Fibra Grado 3Grado 3

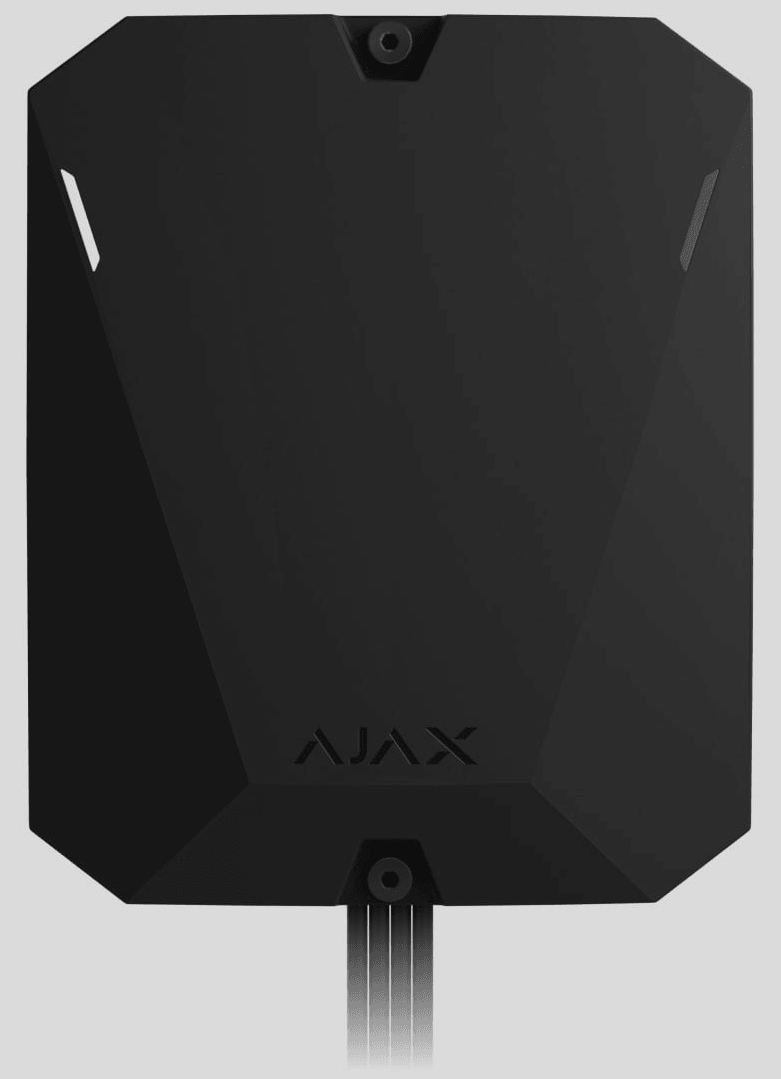

Hub Hybrid (2G / 4G)
Central de alarma híbrida con 8 líneas de bus Fibra y radio Jeweller
Panel híbrido profesional para establecimientos obligados (joyerías, farmacias, bancos, gasolineras) con soporte para hasta 100 dispositivos cableados Fibra (bus de 4 hilos) e inalámbricos Jeweller.
Batería:Batería de respald
Montaje:En sala técnica, cuarto de comunicaciones o caja fuerte protegida
Cobertura:Control de hasta 8 líneas de bus Fibra (hasta 2.000 m por línea)
Ver Guía & Esquema
Gama Fibra Grado 3Grado 3

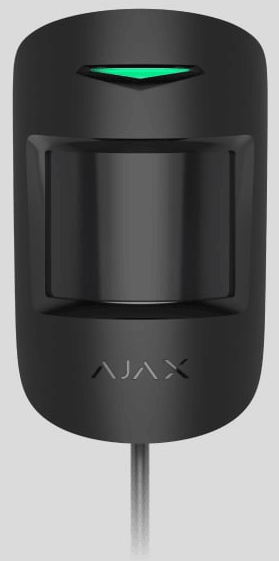

MotionProtect Fibra & MotionCam Fibra
Detectores de movimiento cableados Grado 3 para bus Fibra
Detectores volumétricos cableados que se conectan al bus de 4 hilos de Ajax Fibra. Consumo ultra-bajo (menos de 50 µA en reposo), inmunidad a interferencias electromagnéticas y direccionamiento digital unívoco.
Batería:Alimentación p
Montaje:2,4 metros
Cobertura:Hasta 12 metros
Ver Guía & Esquema
Gama Fibra Grado 3Grado 3
DoorProtect Fibra & DoorProtect Plus Fibra
Contactos magnéticos cableados Grado 3 para bus Fibra
Detectores de apertura y vibración Grado 3 conectados al bus Fibra. Supervisión permanente de línea contra sabotajes por corte o puenteo de cables.
Batería:Alimentación de bus Fibra
Montaje:Marco superior de puertas de seguridad y ventanas
Cobertura:Umbral 1 a 2 cm / Inclinación y choque (versión Plus)
Ver Guía & Esquema
Gama Fibra Grado 3Grado 3

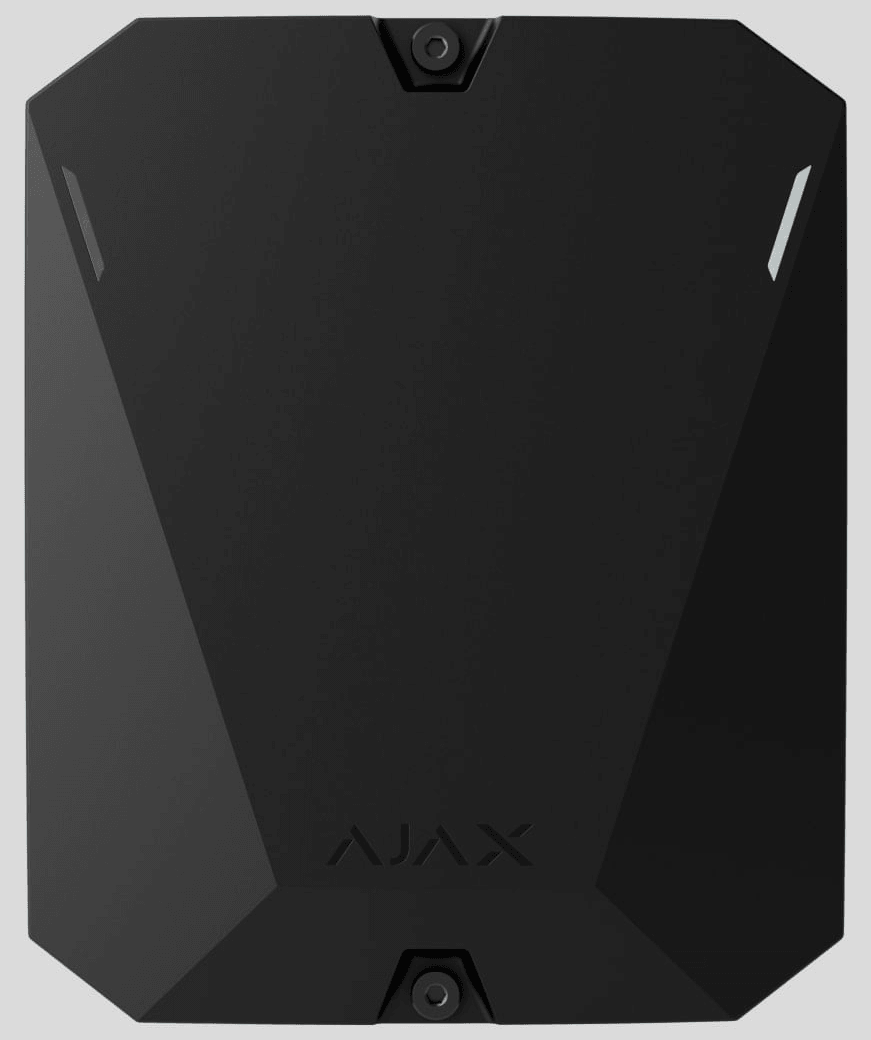

MultiTransmitter (y MultiTransmitter Fibra)
Módulo de integración de 18 zonas cableadas para actualizar alarmas antiguas
Convierte cualquier sistema cableado antiguo (detectores de barrera, detectores de humo, contactos magnéticos de otras marcas) en un sistema moderno Ajax con 18 zonas independientes y salida de alimentación 12V 1A.
Batería:Batería de respald
Montaje:Junto a la antigua central de alarma o caja de registros
Cobertura:Hasta 18 zonas cableadas independientes (NC
Ver Guía & Esquema
Gama Fibra Grado 3Grado 3

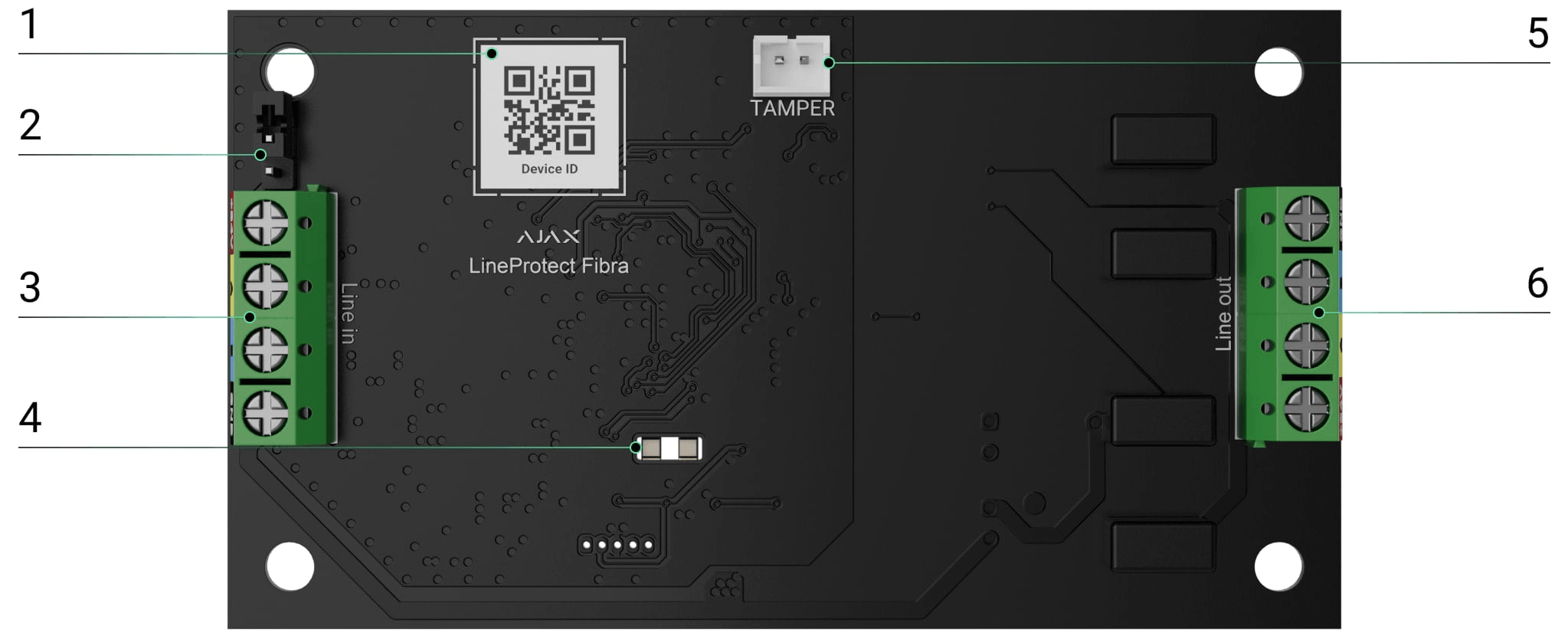

LineProtect Fibra
Módulo de protección de línea contra cortocircuito, sobretensión y sabotaje físico
Protege el bus Fibra y la central Hub Hybrid frente a intentos de sabotaje por aplicación de alta tensión (ej. descargas de táser eléctrico) o cortocircuito intencionado del cableado exterior.
Batería:Alimentación de bus Fibra
Montaje:En el tramo previo a la salida del cable hacia el exterior o zona no segura
Cobertura:Protección instantánea de bus
Ver Guía & Esquema
Gama Fibra Grado 3Grado 3

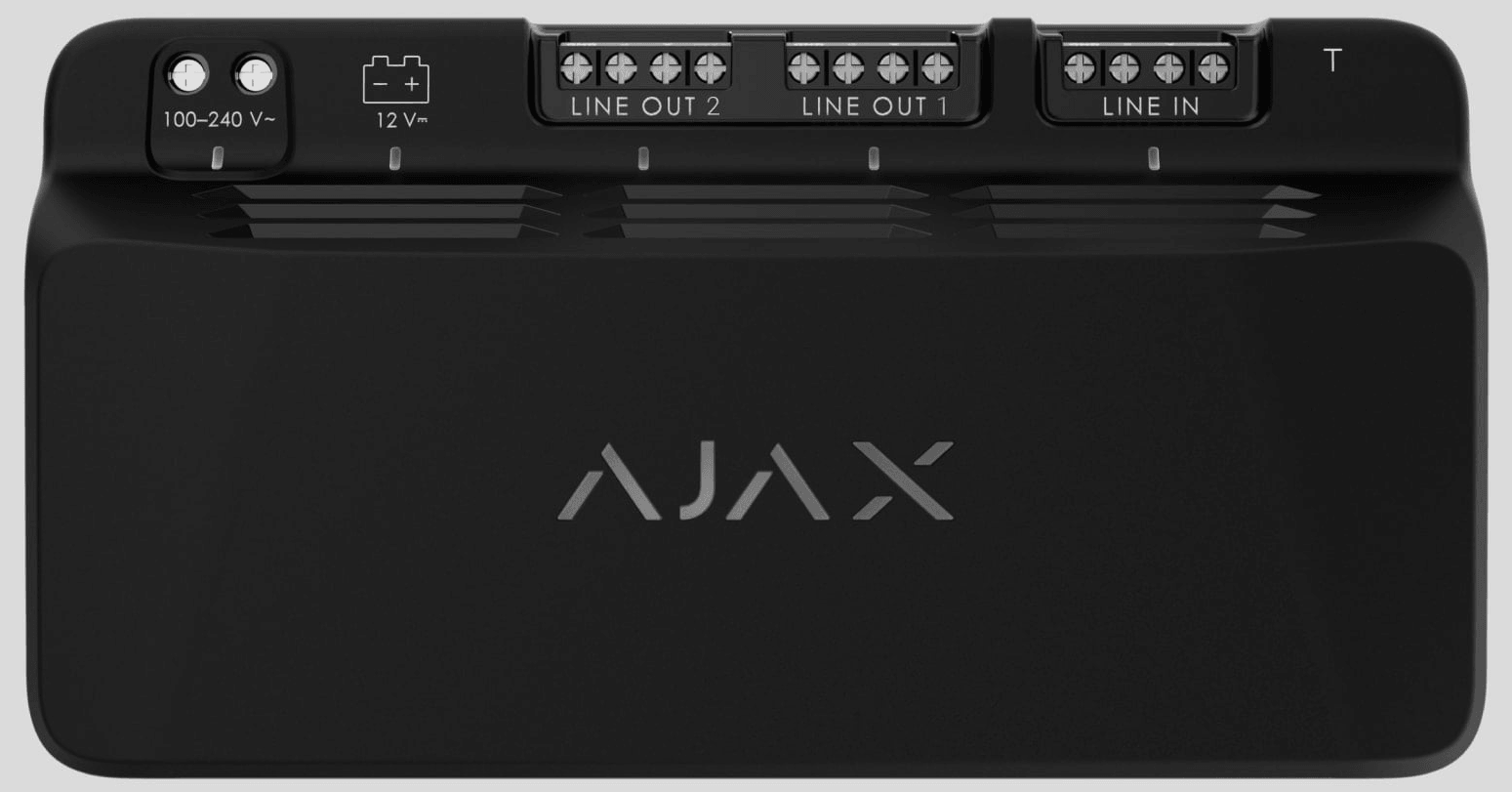

LineSupply Fibra & LineSplit Fibra
Módulos de alimentación auxiliar y bifurcación de líneas de bus Fibra
LineSupply inyecta hasta 45W de potencia adicional en buses Fibra de gran longitud con batería de respaldo dedicada. LineSplit divide una línea de bus en 4 ramales independientes.
Batería:Batería de respald
Montaje:Caja Case en pared técnica
Cobertura:Extiende el bus hasta 2.000 m adicionales por rama
Ver Guía & Esquema
Gama Fibra Grado 3Grado 2

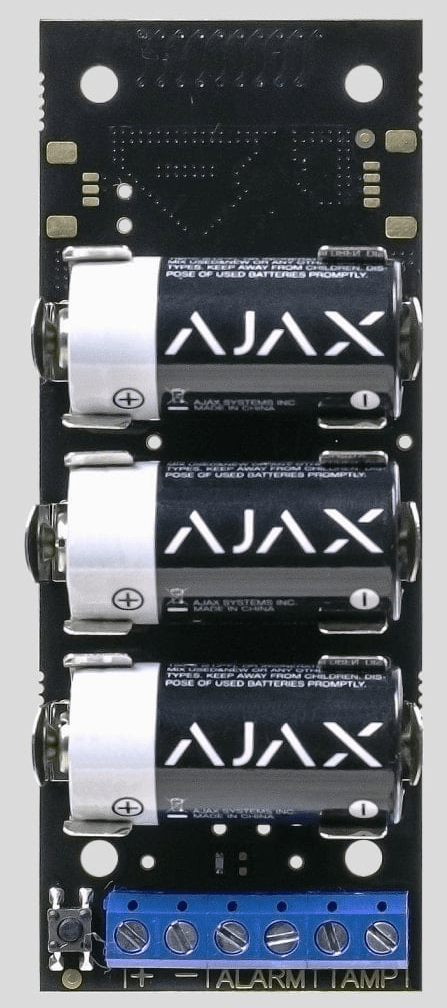

Transmitter
Módulo transmisor inalámbrico para integrar sensores cableados de terceros
Módulo compacto para introducir dentro de la carcasa de detectores cableados de otras marcas (barreras perimetrales Optex, sensores sísmicos o detectores de gas) convirtiéndolos en inalámbricos Jeweller y suministrándoles 3.3V de alimentación.
Batería:3 × CR123A (3V Liti
Montaje:Dentro de la carcasa del detector externo
Cobertura:Alimentación de 3.3V para sensor externo
Ver Guía & Esquema
Vídeo IP & CámarasSin Grado (Domótica/Vídeo)

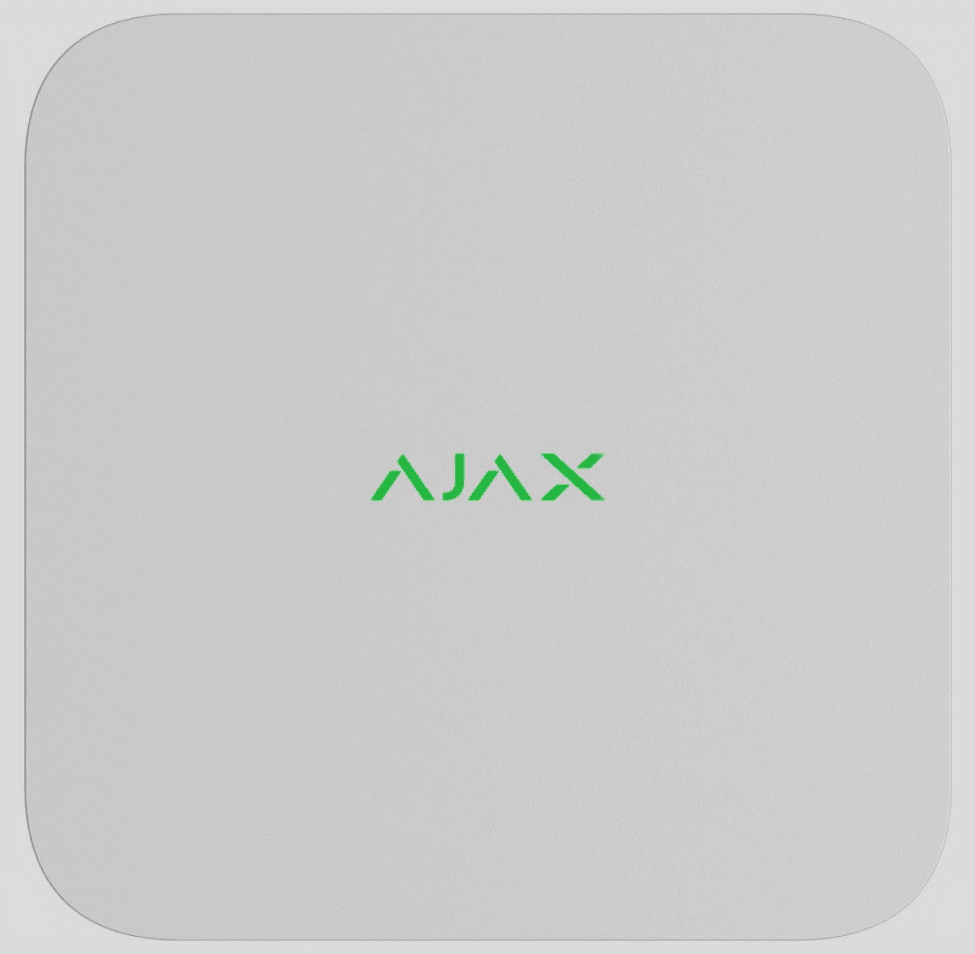

Ajax NVR (8 y 16 canales)
Grabador de vídeo IP en red con protocolo JetSparrow y soporte hasta 16TB
NVR sin ventilador ultrarrápido que sincroniza el archivo de vídeo con los eventos de la alarma Ajax, permitiendo navegar por el timeline de grabaciones al instante sin abrir puertos ni DDNS.
Batería:Alimentación de red 110-240V CA (c
Montaje:Rack de comunicaciones, armario de seguridad o mueble ventilado
Cobertura:Hasta 8 o 16 canales de vídeo IP hasta 4K (3840×2160) a 30 fps
Ver Guía & Esquema
Vídeo IP & CámarasSin Grado (Domótica/Vídeo)

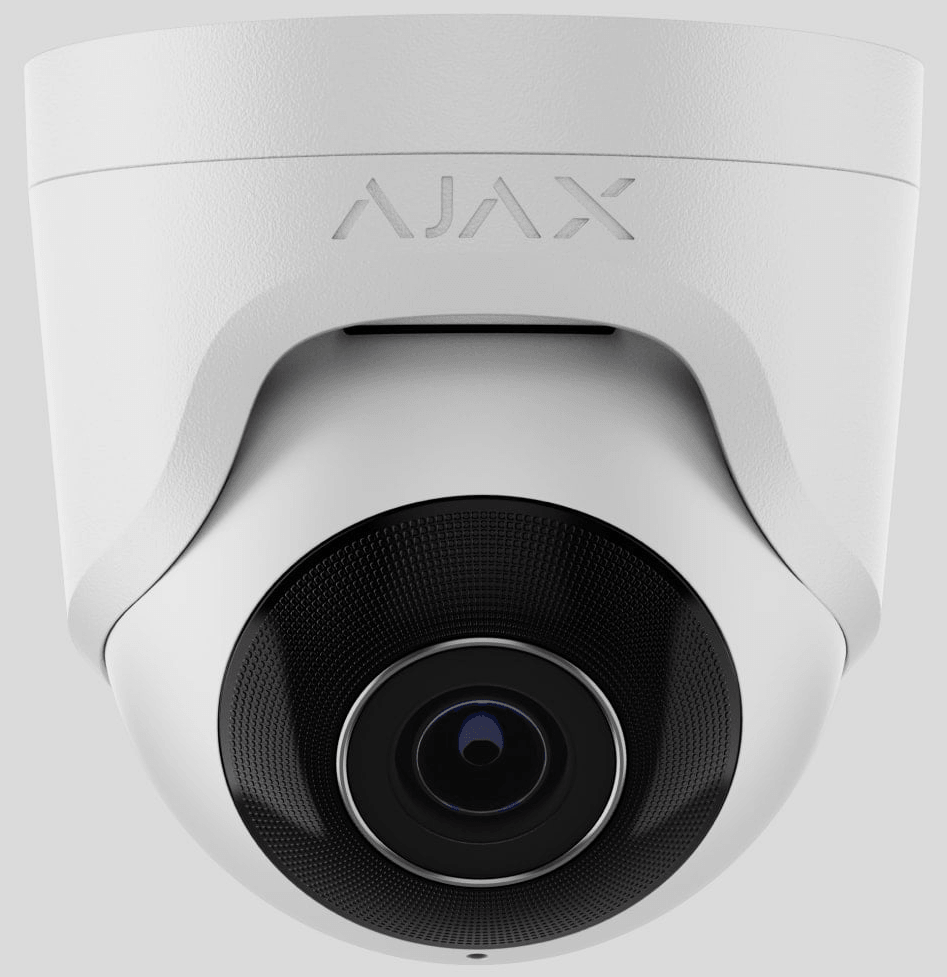

TurretCam / BulletCam / DomeCam Mini
Cámaras IP con IA integrada (5 MP y 8 MP 4K) y micrófono
Cámaras de seguridad IP con lente de 2.8 mm o 4 mm, True WDR, iluminación IR inteligente hasta 35 m, micrófono con códec G.722 y clasificación IA de humanos y vehículos.
Batería:Alimentación P
Montaje:2,5 a 4 metros de altura
Cobertura:Ángulo de visión de 110° (lente 2.8 mm) / 85° (lente 4 mm)
Ver Guía & Esquema
Vídeo IP & CámarasSin Grado (Domótica/Vídeo)

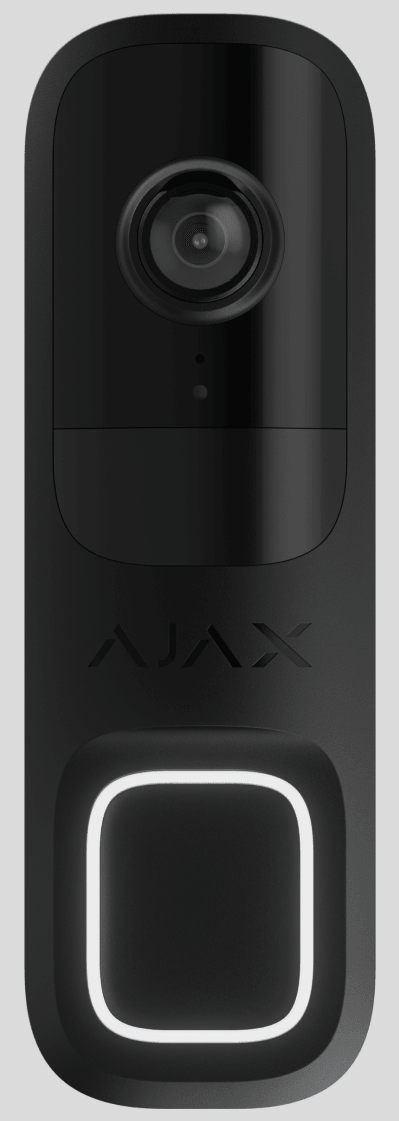

DoorBell (Jeweller / Wi-Fi)
Videoportero inteligente inalámbrico con sensor PIR y cancelación de eco
Videoportero con cámara HDR de alta resolución, detección previa por infrarrojo pasivo (PIR), audio bidireccional de baja latencia con supresión de ruido e integración directa con las cerraduras y relés Ajax.
Batería:Alimentación de timbre existente 8-24V CA/CC
Montaje:1,2 a 1,4 metros del suelo
Cobertura:Ángulo de visión vertical 145° / horizontal 120°
